Термопластавтоматы для ПВХ Siger Classic 90V-UPVC


Для того чтобы предохранить электрические провода (на нагревательные элементы) и термопары от возможности их обрыва и заливания пластиком, они убраны  в подвижный кабель-канал.

Устанавливается австрийский контроллер Keba. Имеет широкий диапазон регулировок, высокую скорость отклика и обратной связи, позволяет установить дополнительные модули.



Скоростной центральный процессор делает работу с машиной удобной. Контроллер имеет множество важных функций:

  1. настройка многоступенчатого впрыска и удержания,
  2. точная настройка «защиты» пресс-формы,
  3. многоконтурное управление гидравлическими знаками и пневмосдувом,
  4. функция интрузии,
  5. ПИД регулирование температуры материального цилиндра,
  6. мониторинг температуры масла,
  7. сохранение неограниченного количества записей о настройках пресс-форм,
  8. энергонезависимую память,
  9. возможность легкой перепрошивки внутреннего ПО контроллера и т.д.

Изменено крепление маслосъемных колец, что облегчает их замену при проведении ТО оборудования. Плиты с Т-слотом в стандартной комплектации дают возможность сократить время переналадки оборудования и создают удобство в креплении ПФ.



Увеличена толщина подвижной плиты в самых тонких местах в 2-3 раза, добавлены ребра жесткости. Это уменьшает вероятность деформации узла смыкания и дает возможность использования оборудования для тонкостенного литья. Движение плит более плавное.



В машинах серии Classic для изготовления втулок подвижной плиты используют медные втулки с графитовыми вставками.

Для защиты обслуживающего персонала от возможных повреждений во время обрыва рвд, мы дооснастили рвд металлическими тросиками, которые защитят  оператора от выброса масла под давлением из порванного рукава.

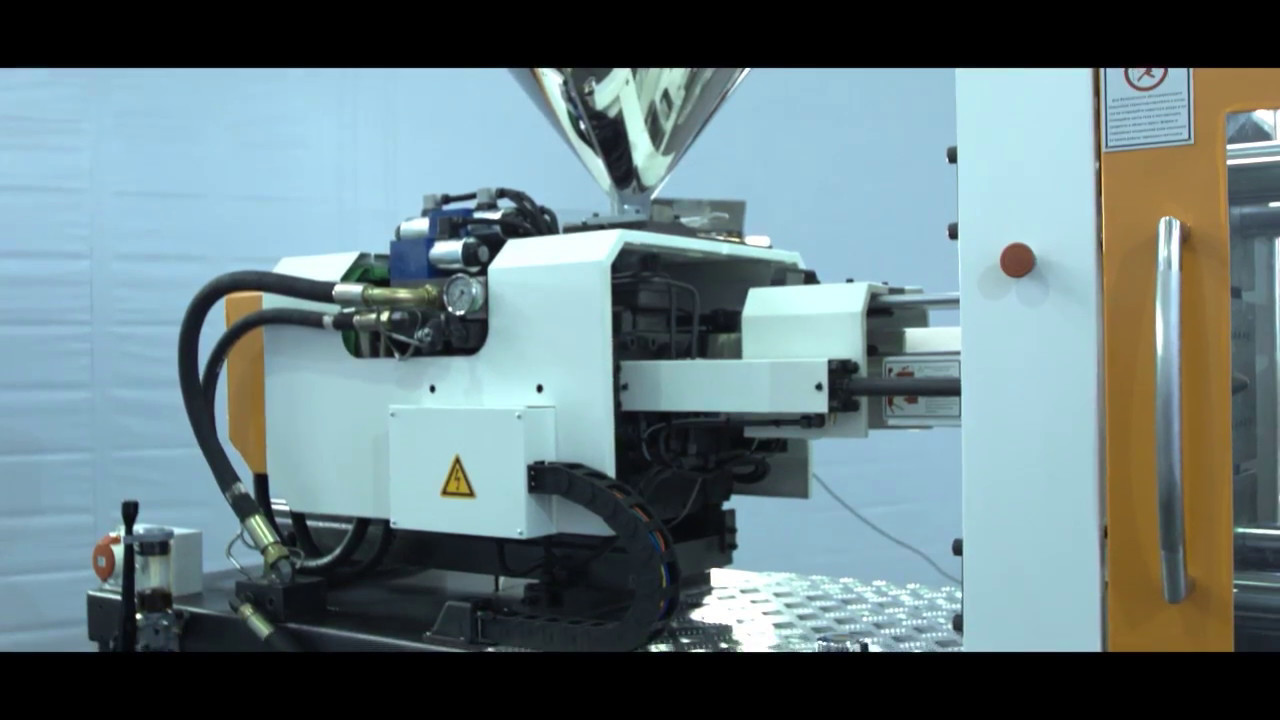

Гидравлические распределители перенесены на гидравлический цилиндр узла впрыска, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.

Изменено устройство механической защиты, что повысило ее надежность, так как не требуется ее перенастройка после замены ПФ. Мы переместили механическую защиту на внутреннюю часть узла смыкания.



Теперь нагрузка на защиту меньше, а, следовательно, механическая защита стала надежнее.

Появилась система двойных направляющих каретки с удлиненной поддерживающей базой и увеличенной на 30% точностью. Использование двух гидравлических цилиндров отвода/подвода каретки шнека позволяют более точно позиционировать узел впрыска. Достигается плавность и увеличивается скорость хода за счет уменьшения сопротивления.



Более плотно прижимается сопло к литниковой втулке. Созданое дополнительное прижимное давление устраняет известную болезнь многих ТПА, как "подтекание материала из сопла".



Увеличился срок эксплуатации. Во всех машинах серии Classic используется каретка впрыска с двумя цилиндрами, исключающая появление внутреннего давления и делающая впрыск более стабильным.



Усовершенствованна геометрия шнека для увеличения скорости пластикации и гомогенности расплава.

Добавлена функция интрузии. Интрузия позволяет компенсировать усадку материала, а как следствие видовые и качественные деформации в толстостенных изделиях. То есть если изделие по объему впрыска превосходит возможность впрыска ТПА, можно использовать функцию интрузии и как бы додавить нехватающий объем полимера. Эта функция работает с толстостенными изделиями.

Увеличена толщина подвижной плиты в самых тонких местах в 2-3 раза, добавлены ребра жесткости. Увеличена толщина неподвижной плиты в самых тонких местах в 2-3 раза.



Улучшена конструкция колено рычажного механизма. Все вместе это уменьшает вероятность деформации узла смыкания и дает возможность использования оборудования для тонкостенного литья.



Движение плит более плавное.

Гидравлические распределители перенесены на гидравлический цилиндр узла смыкания, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.

Точное линейное позиционирование узла впрыска достигается использованием опор скольжения, которые также уменьшают силу сопротивления при движении каретки.

Потенциометрическая линейка Gefran отлично себя зарекомендовала на ранее поставляемых термопластавтоматах. Ее использование позволяет добиваться точных и стабильных перемещений узлов тпа. Отличается долговечностью и надежностью работы.

Подвижная плита (вид сзади). Площадь смыкания неподвижной плиты на 30% больше по сравнению с предыдущей версией машины, область в районе центрального отверстия также толще. Подвижная плита тоже сделана толще на 30% и добавлены ребра жесткости в центре.



В машинах серии Classic для изготовления втулок подвижной плиты используют медные втулки с графитовыми вставками.

На станках установлено стандартное сопло, подходящее для большинства используемых пресс форм. Возможна комплектация удлиненным соплом (по желанию).



Механическая защита. Общая схема.

Мы добавили отверстия в станину для удобной транспортировки машины, чтобы не поднимать машину за направляющие колонны (опасно). Это поможет сохранить параллельность плит. Основание станины шире и толще и, в целом, станина намного прочнее.

Нагреватели обеспечивают равномерный нагрев материального цилиндра. С помощью контроллера с ПИД регулированием температура материального цилиндра поддерживается с точностью до 1 градуса по Цельсию.

Загрузочный бункер имеет задвижку и свободно перемещается по своей направляющей площадке для удобства удаления остатков оставшегося в нем материала, через удобно расположенный канал сброса материала.

Наши преимущества
Основные
  • • В России работает более 900 поставленных нами ТПА
  • • Удобный склад (1000м2) станков, з/ч и расходных материалов в г.Рязань
  • • Отчеты о месте нахождения заказанного оборудования (через Систему отслеживания)
  • • Автоматизация производства и комплексные проекты (ТПА + ПФ + периферия)
  • • Система мониторинга: удаленное наблюдение и контроль всех (любых) ТПА на производстве
  • • Обучение сотрудников Заказчика на его территории или в нашем Обучающем центре (шоу-рум в г.Рязань)
  • • Современный универсальный завод завод Siger
  • • Дополнительные преимущества
По станку
  • • Максимальная статистика, собранная по проблемам и отклонениям и способам их решения
  • • Система управления с русифицированным контроллером КЕВА
  • • Надежная простота конструкции и удобство обслуживания
  • • Станки с сервоприводом и с насосами переменной производительности
  • • Комплектующие от ведущих мировых производителей
  • • Функция интрузии
Доставка
  • • Во все регионы и города России, Казахстана и Беларуси
  • • В будни, выходные и праздники
  • • Напрямую из Китая или со склада в г.Рязань
  • • Есть самовывоз
Оплата:
  • • С НДС/без НДС
  • • Частичная предоплата
  • • Безнал
  • • Лизинг (помощь в подборе)
Гарантия:
  • • От 12 месяцев
  • • Возможность продления гарантии
  • • Возврат и обмен


Характеристики

Параметр Ед. изм. A B C D
УЗЕЛ ВПРЫСКА
Диаметр шнека мм 35 41
Теоретический объем впрыска см3 156 213
Масса впрыска (ПВХ) г 193 264
Давление впрыска мПа 185 135
Соотношение длина/диаметр шнека (L/D) 22:1 22:1
Ход узла инжекции мм 162
Макс. скорость вращения шнека об./мин. 154 133
УЗЕЛ СМЫКАНИЯ
Усилие смыкания т 90
Ход раскрытия мм 330
Размер платформы мм*мм 520х520
Расстояние между колоннами: горизонт мм 360
Расстояние между колоннами: вертикаль мм 360
Максимальное раскрытие мм 690
Толщина пресс-формы (мин-макс) мм 130-360
Ход гидравлического толкателя мм 100
Усилие гидравлического толкателя KN 34
Количество выталкивателей шт. 5
СИЛОВОЙ БЛОК
Давление гидравлической системы мПа 17,5
Мощнось насос-мотора кВт 9
Мощность нагрева кВт 9,5
Количество зон нагрева шт. 4
ПРОЧЕЕ
Объем гидравлического бака л 175
Длина мм 4134
Ширина мм 1135
Высота мм 1860
Вес (сухой) кг 2160


Описание

Термопластавтомат предназначен для литься изделий из жесткого, непластифицированного, хлорированного и порошкообразного ПВХ. Имеет измененную геометрию и материал шнека, для эффективной пластификации и отличного сопротивления коррозии. Базовые модели поставляются со шнеком диаметром 35 или 41 мм, объем впрыска составляет 156 или 213 см3. Усилие смыкания 90 т.

ТПА рассчитан на небольшие пресс формы, толщиной от 130 до 360 мм, площадь плиты также компактна – 520х520 мм. Требования к габаритам помещения минимальны – вес машины 2,2 т, габаритные размеры 4134х1135х1860 мм. Мощность двигателя 9 кВт, насос-мотора 9,5 кВт, поэтому требования к энергетической инфраструктуре невелики.

Оборудование отличается всеми преимуществами семейства Siger – высокая надежность при конкурентной стоимости, использование узлов и агрегатов от лидеров рынка (контроллеры KEBA, насосы YUKEN и т.д.) На территории РФ эксплуатируется более 600 экземпляром ТПА Siger, часто они являются оптимальным выбором по соотношению цена/качество.
