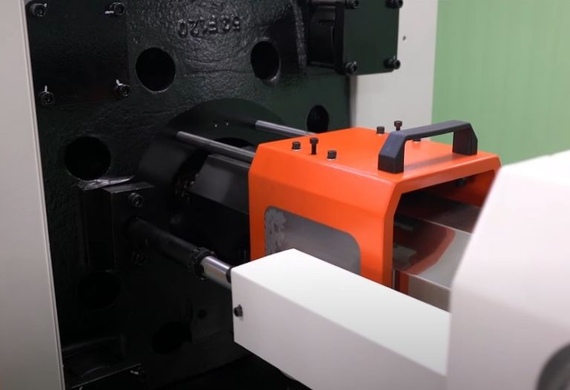

Как отцентрировать сопло на термопластавтомате?

Рейтинг: 0/5 - 0 голосов

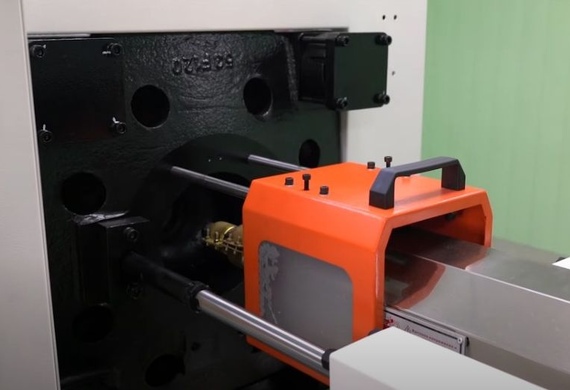

Основная задача сопла на термопластавтомате - подача расплавленного материала в формовочную полость под заданным давлением и температурой. Также оно обеспечивает герметичное соединение при литье с литниковой втулкой ПФ. Сопло просто устанавливается - ввинчивается в фланец материального цилиндра. Иногда он может нуждаться в центрировании относительно литниковой втулки ПФ. Как это сделать?




Когда нужно центрировать сопло?

Существуют ситуации, когда необходима центровка сопла:

  • если появляются подтеки расплавленного материала;
  • при сборке большого ТПА состоящего из двух частей;
  • иногда, после замены стандартного сопла на удлиненное и наоборот.

Центрировать сопло каждый раз при замене литьевой формы не нужно. Только при установке пресс-форм, где литьевая втулка установлена глубоко и требуется замена сопла.

Как проверить центровку сопла?

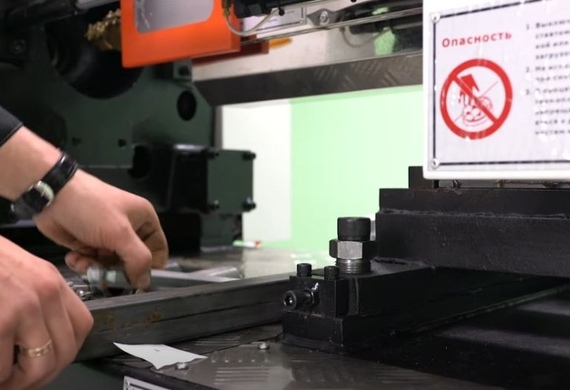

Проверить соосность сопла можно с помощью отрезка бумаги. Алгоритм теста:

  • закрываем пресс-форму;
  • вплотную прикладываем бумажку к втулке пресс-формы;
  • подводим сопло к втулке до упора, после отводим;
  • достаем бумажку и смотрим - отверстие должно быть в форме круга.

Если сопло пробивает бумагу только частично, в форме серпа, материал будет подтекать с той стороны - там, где бумага не пробилась.



Важно. Радиусность сопла и литниковой втулки должны совпадать. Измерить можно радиусомером.На поверхностях сопла и литниковой втулк (в месте их соприкосновения) не должно быть повреждений, вмятин, трещин.

Регулировка сопла ТПА по вертикали и горизонтали

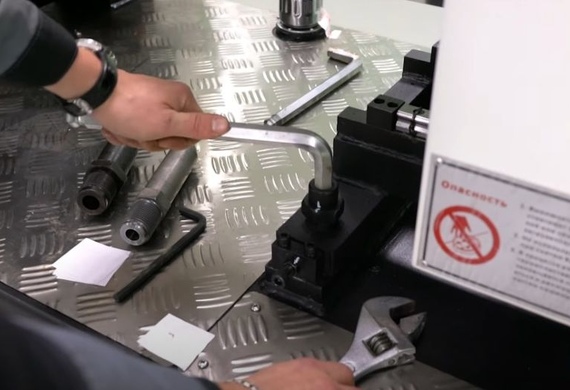

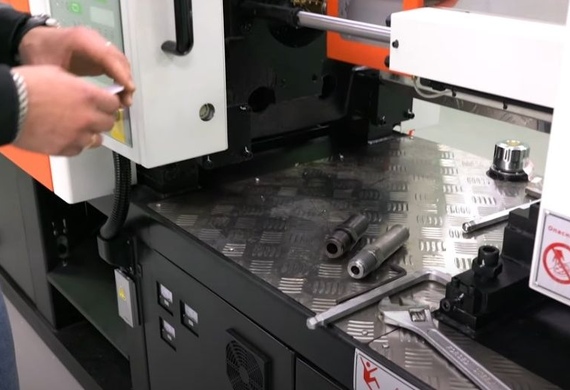

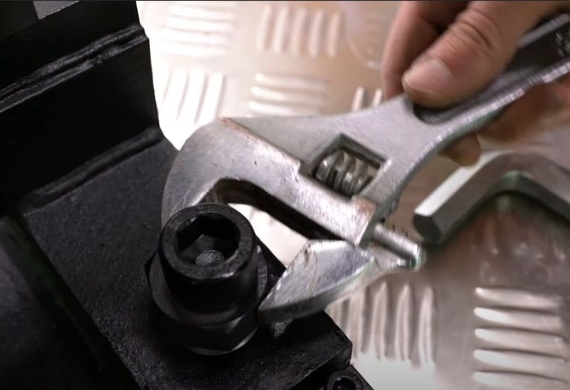

Для регулировки сопла нужно два ключа: разводной и шестигранник по диаметру затяжных болтов регулировочного механизма.

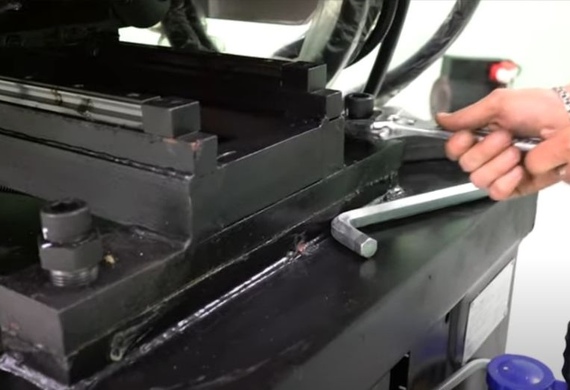

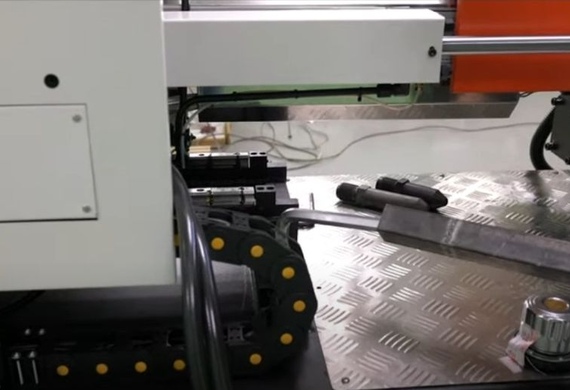

Регулировочные механизмы находятся у основания узла впрыска. Всего их четыре: задние позволяют регулировать машину только по высоте, передние вертикально и в горизонтальной плоскости перпендикулярно оси сопла (со стороны в сторону).



Термопластавтоматы из нашего каталога

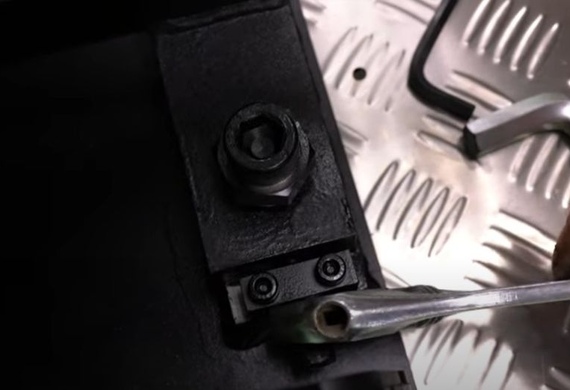

Перед началом регулировки ослабляем затягивающие болты, используя шестигранник. Выполняем регулировку в зависимости от того, с какой стороны подтекает материал:

  • если бумага осталась непробитой сверху или снизу - нужно поднимать или опускать экструдер, регулируя машину по вертикали;
  • если сбоку - подстраиваем винты для горизонтальной регулировки.

Обратите внимание! При центрировании в вертикальной плоскости, переднюю и заднюю часть перемещаем в противоположные стороны. Если переднюю часть необходимо поднять - заднюю опускаем и наоборот.

Поворачиваем болты постепенно - по пол оборота. Равномерно опускаем или поднимаем с левой и с правой стороны. После повторно проверяем тест с помощью бумажки по описанному алгоритму.

Повторяем настройку до тех пор, пока сопло не пробьет круг со всех сторон. После центровки затягиваем шестигранником стопорные болты.
