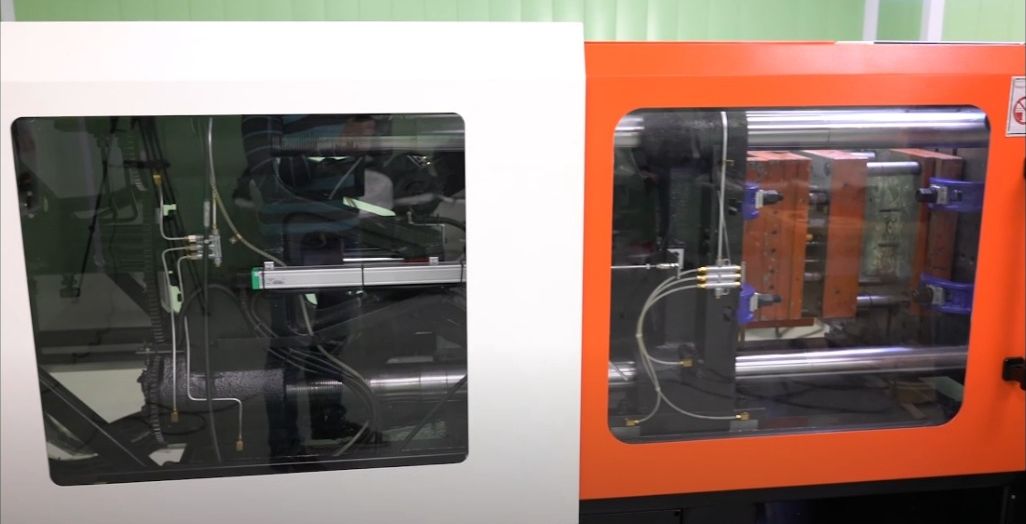

Одна из базовых настроек термпопластавтомата - регулировка высоты пресс-формы. Это требуется для создания необходимого давления запирания при закрытии ПФ, для правильной настройки защиты ПФ. Как правильно выполнить наладку - читаем ниже.
Когда необходима настройка высоты формы?
Настройка высоты пресс-формы необходима в трех случаях:
- после замены ПФ на термопластавтомате;
- если появился брак, чаще это облой;
- когда во время работы пресс-форма из-за нагрева немного увеличилась в размерах, и перестала полностью закрываться при текущих настройках.
Если прессформа не может полностью сомкнуться, то ТПА выдаст ошибку “защита пресс-формы” (или ошибку по превышению времени высокого давления запирания). Если давление запирания прессформы не достаточно, настройки впрыска увеличили, или перешли на более текучий материал, то в местах стыка на изделии может появиться облой - излишки материала. При этом ТПА, если не включены точные настройки, продолжит работу.
Как настроить высоту пресс-формы?
Предусмотрено два способа настройки высоты формы:
По позиции

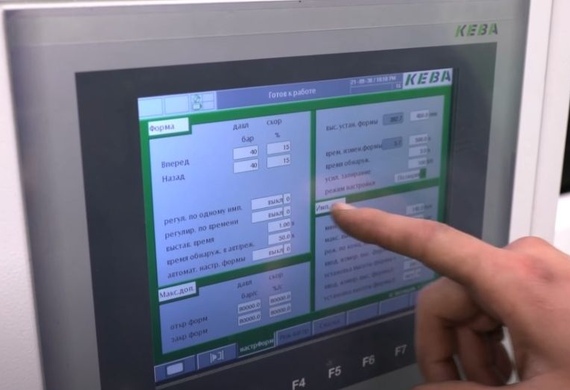

Для этого запускаем режим наладки (кнопка гаечного ключа). Из основного меню переходим в меню настройки высоты: жмем кнопку F2 и F3.

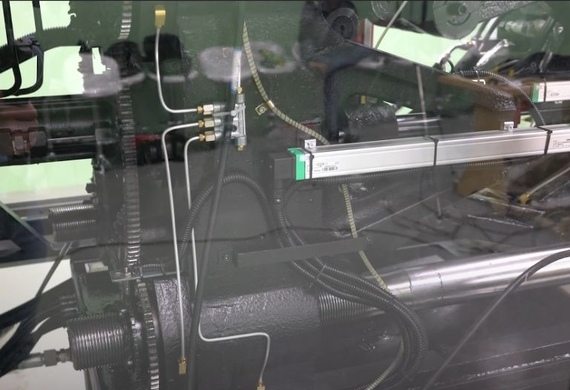

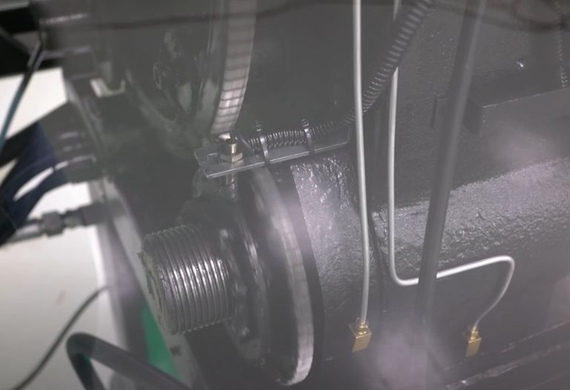

Выбираем режим настройки “Позиция”, в соседнем поле устанавливаем значение “0”. Замеряем пресс-форму рулеткой и вводим размер в поле “Установка высоты пресс-формы”. Нажимаем кнопку “автоматическая настройка”. Остальное машина сделает сама – начнет движение задней плиты и настроит высоту в пределах установленного значения.
После завершения настройки машина покажет финальное значение и выдаст сообщение “Автоматическая настройка завершена”.
По усилию
В меню настройки высоты задаем “усилие запирания” - вводим параметр, указанный производителем пресс-формы, в среднем это 80-100 тонн. Выбираем режим настройки “усилие”. Нажимаем кнопку “Автоматическая настройка высоты”.
Машина автоматически настроит позицию и заданное давление запирания для установленной ПФ. После завершения наладки выдаст сообщение “Автоматическая настройка высоты завершена”.
Популярные модели термопластавтоматов
_0x174_cf7.jpg)
_0x174_290.png)
Ручной режим
Ручной режим подходит для подстройки при работе ТПА. Переходим в режим наладки. С помощью кнопок “вперед” и “назад” двигаем плиту - размер формы будет отображаться в поле “высота”. Для более точной подстройки можно выставить импульс (расстояние, которое плита будет проходить за одно нажатие кнопки) и время (продолжительность движения при нажатии кнопки). С помощью ручной настройки можно подстроить высоту формы до 0,1 мм.
