В термопластавтоматах (ТПА) с коленно-рычажным механизмом присутствуют подвижные части и узлы, поэтому для корректной работы оборудования применяется система автоматической смазки (сокращенно — САС).
Когда подача жидкой смазки в термопластавтоматах нарушена, это может привести к простою в работе и дорогостоящему ремонту КРМ.
Система автоматической смазки
Из чего состоит система автоматической смазки ТПА:
- резервуар;
- электрический насос;
- система трубок;
- распределители.
Принцип работы
Рассмотрим подробно принцип работы. Перед запуском инжекционно-литьевой машины в резервуар заливается масло (рекомендуемая вязкость - 68).

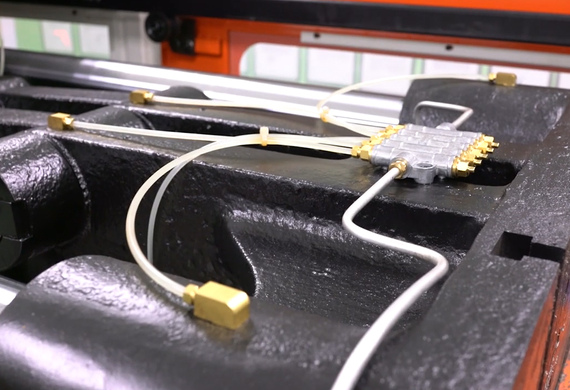

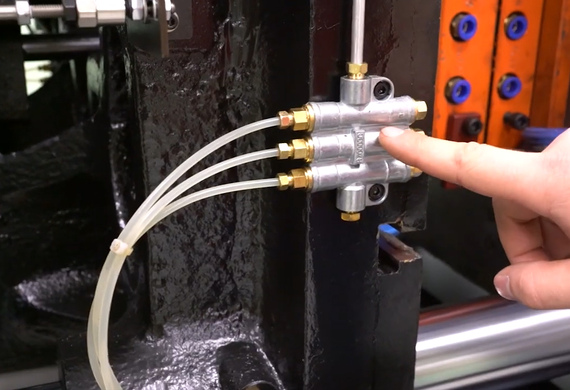

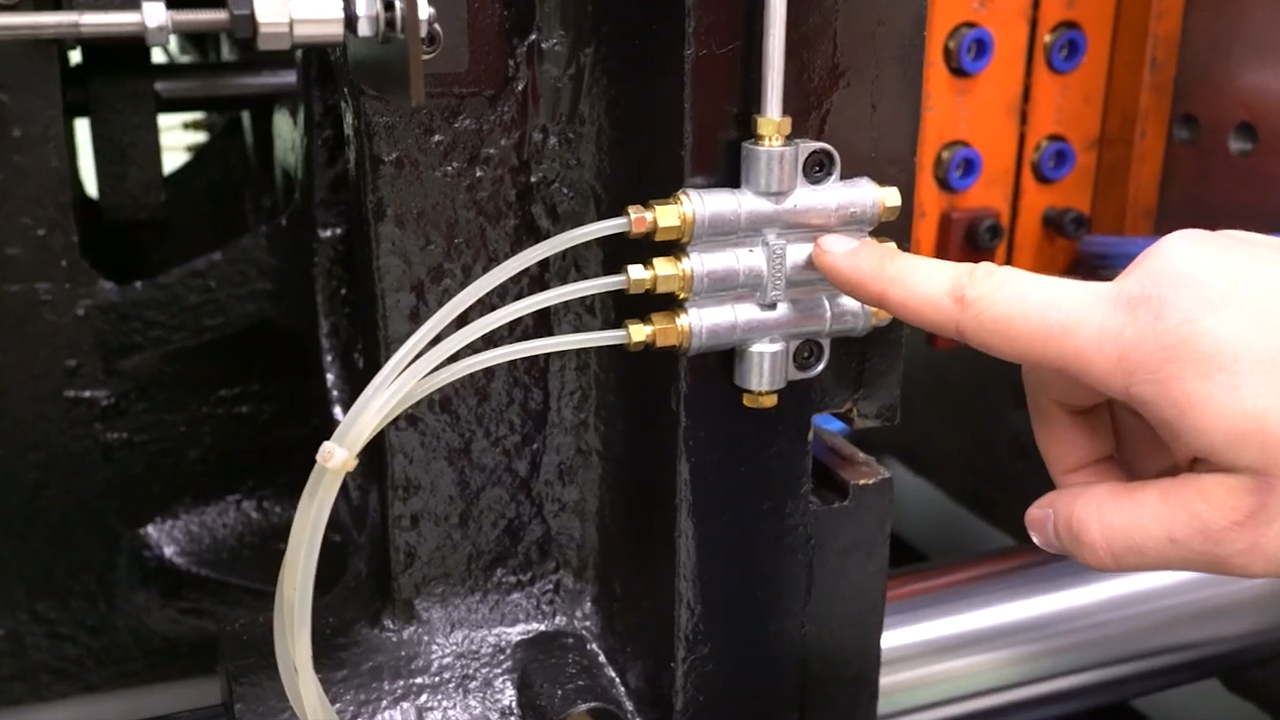

В бачке установлен электронасос, который направляет смазочный материал в систему смазки ТПА. По трубкам масло поступает к распределителям. Когда электрический насос выключается, масло от распределителей поступает к точкам смазки.

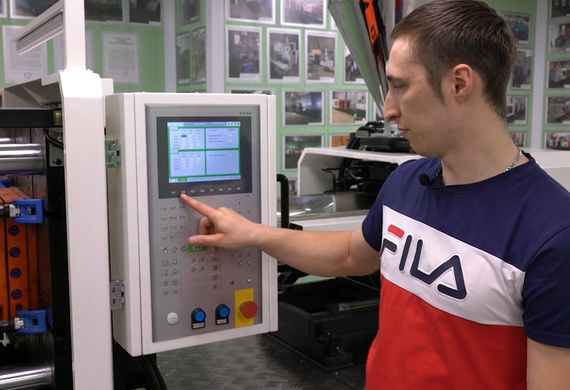

Настройка работы автоматической смазки термопластавтомата
Время работы САС настраивается на панели управления. Выставив в меню настроек общее время смазки 25 секунд, процесс будет происходить в два этапа: в течение 20 секунд под давлением масло нагнетается, остальные 5 секунд - сбрасывается. При этом станок не останавливается, а время цикла не изменяется.

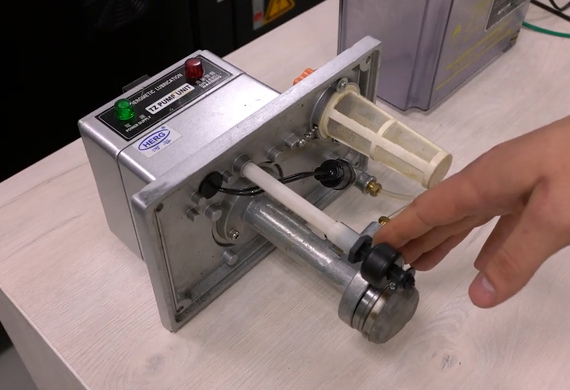

Бачок автоматической смазки изнутри.
Резервуар автоматической системы смазки
Типовой резервуар автоматической системы смазки термопластавтомата состоит из:
- электронасоса;
- датчика уровня;
- датчика давления;
- манометра.
Термопластавтоматы из нашего каталога
Функции элементов
Каждый элемент выполняет свои функции. Электрический насос подает масло в систему. Датчик уровня предупредит, если масло в резервуаре закончится. Датчик давления сработает, если в трубках, по которым циркулирует масло, произойдет обрыв.

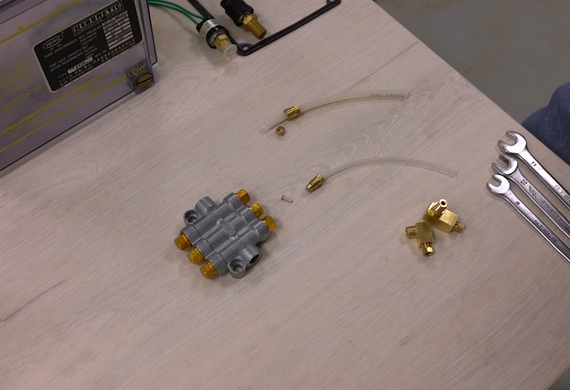

Замена и ремонт трубок автоматической смазки ТПА
Масло поступает до узлов коленно-рычажного механизма по трубопроводу. Если трубка повреждена либо подтекает в месте соединения с распределителем, нужно обязательно её заменить и поставить новое уплотнительное кольцо. Если после замены поврежденной трубки появляются подтеки, надо подтянуть гайку.
Рекомендуемые марки масел
Рекомендуемые марки масел для автоматической системы смазки
- ТНК МНС 68;
- Лукойл И-40А;
- SHELL Tonna S3 M 68;
- Total Carter EP 68.
Из коленно-рычажного механизма термопластавтомата смазка самотеком стекает в пластиковую дренажную емкость. Отработанное масло повторно использовать не рекомендуется. Его нужно утилизировать.
