Даже у надежного оборудования случаются неисправности. Среди поломок может быть отказ контроллера, силовой автоматики, электроники, датчиков, исполнительных устройств. Чаще всего у термопластавтоматов возникают проблемы с нагревом, отказ подающего механизма, ошибка незакрытой двери и др.
В большинстве случаев заменить электрические компоненты ТПА можно самостоятельно. Замена пускателей, датчиков, реле, исполнительных механизмов сводится к отвинчиванию и последующему завинчиванию нескольких болтов, отключению, соединению разъемов. Занимает 3-5 минут.
Обратите внимание. Если ТПА на гарантии, замена электрических компонентов проводится только после согласования с поставщиком.
Как выполняется замена силовой автоматики на ТПА?
При работе в электрическом шкафу и щитах силовой автоматики начинать нужно с обесточивания оборудования. Обязательно выключаем главный рубильник на автомате.
Замена пускателей, реле, автоматов

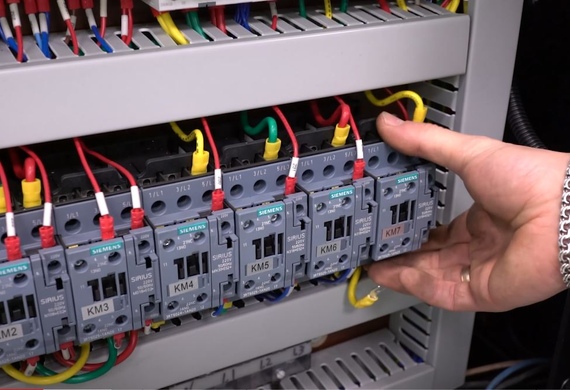

Пускатели находятся в электрическому шкафу в ТПА Siger (аналогичное расположение и у большинства других производителей) во втором ряду, под автоматами включения.

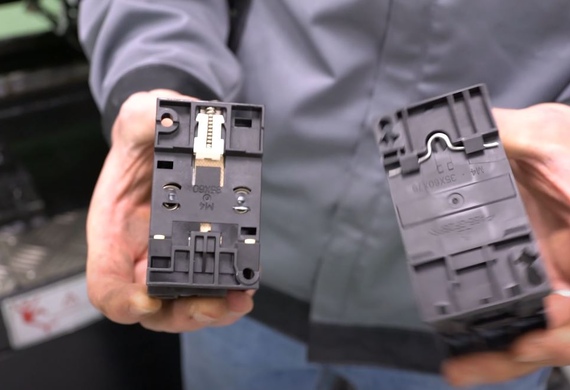

Перед демонтажем пускателя фотографируем или записываем расположение клемм. Ослабляем болты в клеммнике, достаем провода. Чтобы снять пускатель с рейки, нужно немного надавить вниз и потянуть на себя. Устанавливаем и подключаем новый пускатель в обратном порядке.

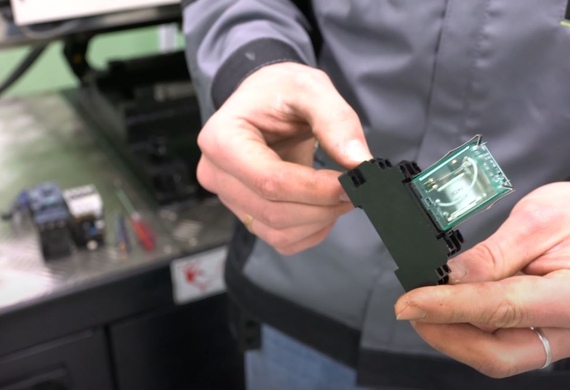

По такому же принципу меняются реле, автоматические выключатели.
Замена концевика
Концевой выключатель на ТПА следит за тем, чтобы была закрыта дверь и не было доступа в рабочую камеру во время производственного процесса. В зависимости от модели термопластавтомата, концевиков может быть два, три, четыре или больше. Если устройство не работает, машина будет выдавать ошибку при попытке запуска процесса литья.
Чтобы заменить концевой выключатель, нужно:
- демонтировать устройство. Фиксируется датчик двумя болтами под шестигранник;
- снимаем крышку корпуса - отвинчиваем два болта под отвертку “+”;
- фотографируем или записываем расположение проводов;
- отвинчиваем болты, удерживающие клеммы.
Сборка в обратной последовательности.
Замена платы ввода-вывода (контроллера), батарейки
Плата ввода-вывода крепится в щитке с помощью 4 саморезов. Замена в такой последовательности:
- фотографируем плату, смотрим, чтобы на фото было хорошо видно расположение всех шин, места их подключения. На проводах можно сделать маркером или с помощью стикеров пометки;
- отсоединяем от платы все разъемы;
- отвинчиваем болты, удерживающие блок.

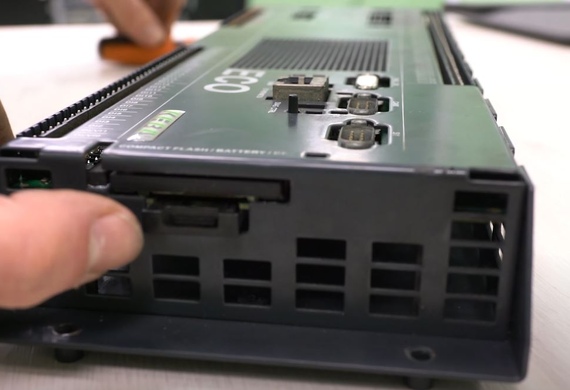

Если нужно заменить батарейку (обычно ее заряда хватает на 5-7 лет), ее можно найти на правом торце контроллера, место промаркировано надписью: “CT FLASH/BATTERY/CF”. Элемент питания находится под гнездом для флешки. Чтобы достать, поддеваем и тянем за лоток с помощью отвертки или другого острого предмета.
Похожий принцип замены и блока питания. Фотографируем расположение всех разъемов, отсоединяем их. Модуль крепится в торце с помощью двух саморезов.
Замена панели управления
Процедура замены панели управления также упрощена:
- откручиваем со стороны рабочей камеры фиксирующий болт;
- поворачиваем корпус ПУ, с обратной стороны снимаем защитную крышку - она крепится четырьмя саморезами;
- фотографируем положение разъемов;
- отсоединяем провода и шины, в том числе заземление, аварийную кнопку;
- отвинчиваем по периметру 12 саморезов, которые удерживают панель.
Установка нового модуля в обратном порядке.
