Типы шнеков для литья под давлением. Принципы работы

Литье под давлением — ключевой процесс в производстве, и понимание особенностей различных типов шнеков, используемых в литье под давлением, может существенно повлиять на качество и эффективность производства. Эти шнеки являются важнейшими компонентами, обеспечивающими нагрев, смешивание и подачу материала. Каждый тип шнеков предназначен для работы с определенными материалами и областями применения, что влияет на свойства конечного продукта.

При выборе шнека для машины литья под давлением необходимо учитывать такие факторы, как совместимость материалов и желаемые характеристики изделия. К распространенным типам относятся стандартные шнеки, шнеки с смесительным кольцом и шнеки с двойной резьбой. Эти конструкции подходят для различных технологических процессов и позволяют работать с разными видами пластика.

Производители часто выбирают между стандартными винтами общего назначения и винтами специальной конструкции для работы с определенными материалами, такими как ПВХ или нейлон. Выбор винта влияет не только на процесс, но и на долговечность и эффективность оборудования.

Функции шнеков для литья под давлением

Шнеки для литья под давлением играют важную роль в производстве высококачественных пластиковых изделий. Эти шнеки предназначены для плавления и гомогенизации пластиковых гранул с помощью тепловой и механической энергии.

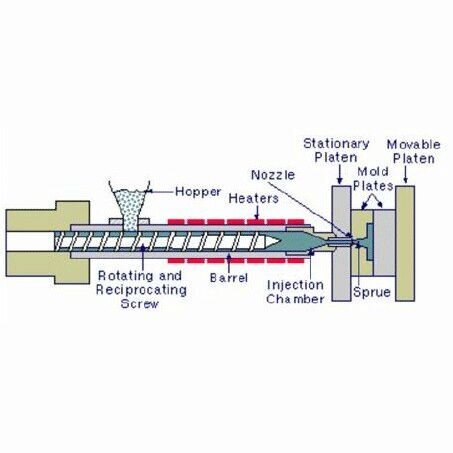

Они играют важную роль в регулировании давления и потока материала при его движении через термопластавтомат. Различные участки шнека выполняют разные задачи:

• подающий участок подает сырье
• участок сжатия обеспечивает нагрев и давление
• дозирующий участок — равномерную подачу.

В зависимости от области применения определенные конструкции шнеков могут улучшить качество смешивания. Например, шнековый смеситель идеально подходит для смешивания добавок с пластиком. Эти функциональные особенности являются ключевыми для получения готового продукта с заданными свойствами.

Устройство шнека для литья под давлением

Шнек для литья под давлением состоит из нескольких важнейших компонентов, которые работают в связке, обрабатывая материалы. К этим компонентам относятся корпус шнека, головка шнека, зажимное кольцо и стопорное кольцо, каждое из которых обеспечивает функциональность шнека.

• Корпус шнека — это основная конструкция, отвечающая за перемещение пластика по корпусу.
• Головка шнека обеспечивает эффективную транспортировку и смешивание пластика.
• Зажимное кольцо фиксирует компоненты, а стопорное кольцо предотвращает обратный поток материала.

Для повышения прочности и эффективности в конструкции шнека используются различные материалы, такие как термообработанная легированная сталь, нержавеющая сталь или специальные сплавы. Понимание устройства шнека необходимо для выбора подходящего шнека для конкретных задач.

Типы винтов для литья под давлением

Винты для литья под давлением — это специализированные компоненты, предназначенные для эффективной работы с различными материалами и технологиями. Эти винты бывают разных типов: общего назначения, барьерные, вентиляционные и двухступенчатые, каждый из которых предназначен для определенных областей применения и материалов.

1. Винты общего назначения

Винты общего назначения универсальны и широко используются в промышленности. Они имеют стандартную трехсекционную конструкцию, которая позволяет эффективно работать с различными материалами, такими как полиэтилен, полистирол и нейлон. Благодаря своей универсальности эти винты упрощают работу, не требуя частой замены, и представляют собой экономичное решение для производителей, работающих с различными видами пластика на одной производственной линии.

Их главная особенность — способность обрабатывать различные материалы без особых модификаций. Как правило, они работают с умеренным коэффициентом сжатия, сочетая в себе возможности сдвига и плавления. Такая конструкция делает их подходящими для применения в условиях, требующих гибкости и эффективности при различных производственных сценариях. В целом их универсальность сокращает время простоя и затраты на техническое обслуживание, что делает их предпочтительным выбором во многих сферах.

2. Барьерные шнеки

Барьерные шнеки необходимы для обработки материалов с разной температурой плавления. Их особая конструкция включает в себя барьерный слой, отделяющий расплав от нерасплавленной смолы. Уникальная структура улучшает смешивание, однородность и распределение тепла, что приводит к получению однородного расплава и повышению качества конечного продукта.

Эти винты идеально подходят для работы с инженерными полимерами, требующими точного контроля температуры и сдвига. Барьерная секция предотвращает преждевременное плавление некоторых полимеров, в то время как другие полимеры нагреваются равномерно. Таким образом, барьерные винты позволяют избежать таких проблем, как наличие нерасплавленных частиц и неоднородность. Производители, стремящиеся повысить качество продукции, часто используют винты такого типа, чтобы соответствовать строгим техническим требованиям и высоким стандартам.

3. Вентиляционные винты

Вентиляционные винты предназначены для работы с материалами, которые при плавлении выделяют газы. Эти винты оснащены одним или несколькими вентиляционными отверстиями, которые позволяют выходить скопившимся газам и влаге, предотвращая появление таких дефектов, как пустоты, следы оплавления и хрупкость. Благодаря эффективному отводу газов вентиляционные винты сохраняют целостность и качество изделия.

Эти винты идеально подходят для работы с чувствительными к влаге материалами, такими как поликарбонат или некоторые виды нейлона, и обеспечивают бесперебойную работу. Вентиляционные каналы должны быть точно подогнаны по размеру и располагаться таким образом, чтобы обеспечить оптимальную вентиляцию без потери материала. В производственных условиях, где выделение газов является серьезной проблемой, вентиляционные винты — эффективное решение для поддержания чистоты и эффективности процесса формовки.

4. Двухступенчатые шнековые смесители

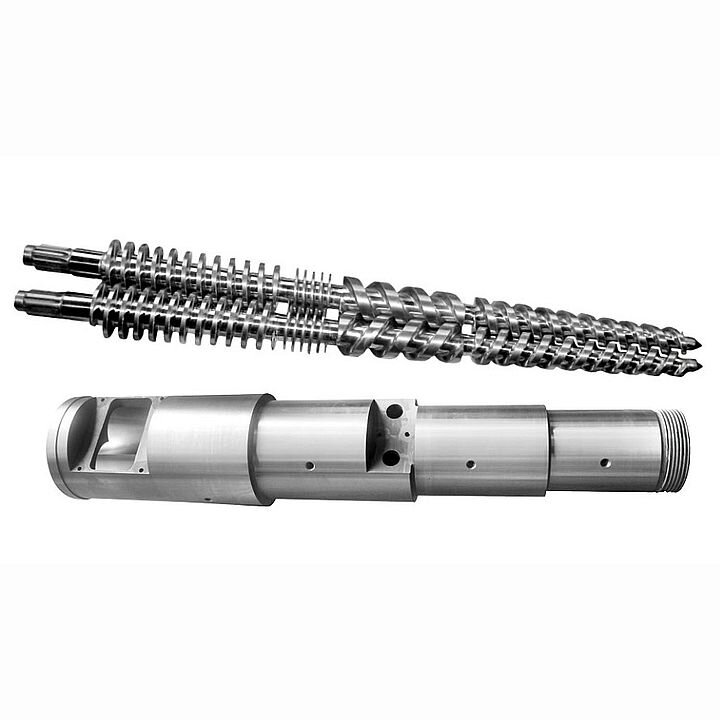

Двухступенчатые шнековые смесители сочетают в себе функции дегазации и смешивания для эффективной работы со сложными материалами и процессами. Они состоят из первой ступени для плавления и второй ступени для дегазации и гомогенизации смолы. Такая конструкция повышает гибкость процесса и позволяет работать со сложными материалами, требующими особых условий плавления и удаления газов.

Такие шнеки подходят для обработки композитных материалов или смесей, которые склонны к выделению большого количества газа или требуют интенсивного перемешивания. Разделение этапов плавления и дегазации обеспечивает отсутствие дефектов в расплаве и его стабильное качество. В отраслях, работающих с современными материалами, часто используются двухступенчатые шнеки, которые соответствуют высоким стандартам производительности и при этом обеспечивают эффективность производственных процессов.

Материалы и покрытия

Различные материалы и покрытия для шнеков для литья под давлением влияют на их долговечность и эксплуатационные характеристики. При выборе материалов следует учитывать такие факторы, как износостойкость и устойчивость к коррозии, а покрытия обеспечивают дополнительную защиту поверхности.

1.Выбор материала для винтов

Винты, используемые при литье под давлением, обычно изготавливаются из материалов, которые отличаются прочностью и устойчивостью к износу и коррозии. CPM 9V и D2 — распространенные варианты. CPM 9V обладает превосходной устойчивостью к истиранию, что делает его идеальным для работы со стеклом с высоким содержанием наполнителя. D2, в свою очередь, ценится за устойчивость к воздействию агрессивных материалов.

У разных материалов есть свои преимущества и недостатки. Выбор часто зависит от конкретных условий и материалов, с которыми придется работать. Правильный выбор материала для шнека обеспечивает долговечность и эффективность обработки, предотвращая преждевременный выход из строя и дорогостоящие простои.

2. Обработка поверхности и нанесение покрытий

Обработка поверхности и нанесение покрытий повышают эффективность и продлевают срок службы шнеков для литья под давлением. Среди популярных методов обработки — нанесение нитридных покрытий, которые повышают коррозионную стойкость и замедляют разрушение поверхности. Также широко используются покрытия из твердых материалов, таких как CRN, CRCN, TIN и TICN.

Выбор покрытия зависит от условий эксплуатации. Например, в чистых помещениях для медицинских целей предпочтительнее использовать винты из термообработанной легированной стали. Выбор покрытия может существенно повлиять на эксплуатационные характеристики винта, поэтому понимание особенностей обработки имеет решающее значение для оптимизации процесса литья под давлением.

Изготовление шнека по индивидуальному заказу

Изготовление шнека по индивидуальному заказу для литья под давлением позволяет удовлетворить специфические отраслевые требования за счет изменения стандартных характеристик шнека для повышения его эффективности. Это предполагает оценку свойств материала и условий эксплуатации для оптимизации эффективности и качества продукции.

Особенности проектирования

При изготовлении шнека по индивидуальному заказу необходимо учитывать такие факторы, как тип материала, требуемая износостойкость и условия обработки. Соотношение длины и диаметра часто является критическим параметром, влияющим на способность шнека создавать сдвиговые и тепловые нагрузки.

• · Выбор материала: для изготовления шнеков по индивидуальному заказу могут потребоваться экзотические сплавы или покрытия для повышения прочности. Это крайне важно при обработке абразивных или термочувствительных материалов.
• · Особенности геометрии: Изменение таких параметров, как шаг, угол наклона спирали и глубина погружения, влияет на движение материала и оптимизирует качество расплава.

Индивидуальная разработка позволяет использовать винты в соответствии с производственными требованиями, сокращая время цикла и минимизируя энергопотребление. Этот процесс предполагает совместную работу инженеров и производителей, направленную на приведение конструкции в соответствие с производственными целями.

Конструкция шнека и производительность

Конструкция шнека для литья под давлением имеет решающее значение для достижения оптимальной производительности. Шнек обычно делится на три зоны: подачи, сжатия и дозирования. Каждая зона выполняет определенные функции, необходимые для обеспечения надлежащей пластификации и текучести материала.

Правильно подобранный шнек учитывает свойства материала, обеспечивая эффективное плавление и тщательную гомогенизацию. Различные типы шнеков, такие как стандартный трехсегментный шнек и шнек с перемешивающим кольцом, подходят для работы с разными материалами и добавками. Правильный выбор шнека повышает однородность и стабильность формы.

Соотношение скорости вращения шнека и его конструкции влияет на качество готового продукта. Более высокая скорость вращения шнека может увеличить производительность, но при неправильной калибровке в зависимости от типа материала может привести к дефектам. Поэтому правильный выбор шнека крайне важен для сохранения качества пластика.

Эффективность и время пребывания материала в форме

Эффективность литья под давлением зависит как от скорости, так и от энергопотребления, при этом ключевым фактором является время пребывания материала в форме. Сокращение времени пребывания снижает вероятность разрушения материала, что крайне важно для материалов, чувствительных к высоким температурам.

Специальная конструкция шнеков позволяет оптимизировать время восстановления, что, в свою очередь, сокращает общее время цикла и повышает производительность. Сокращение времени пребывания материала в печи предотвращает термическую деградацию и сохраняет целостность материала, особенно в сложных формах с разной толщиной стенок.

Эффективная работа шнека обеспечивает надлежащую обработку пластика без чрезмерного нагрева. Такой баланс крайне важен для сокращения отходов и энергопотребления при сохранении высоких производственных стандартов. Уделяя особое внимание эффективности и времени пребывания материала в шнеке, производители могут добиться превосходной производительности и экономии средств при литье под давлением.

Техническое обслуживание и уход

Правильное техническое обслуживание и уход за шнеками для литья под давлением имеют решающее значение для обеспечения оптимальной производительности и продления срока службы оборудования. Это включает в себя регулярные проверки, контроль на предмет износа и повреждений, а также внедрение эффективных стратегий замены.

1. Регулярное техническое обслуживание

Регулярное техническое обслуживание необходимо для предотвращения преждевременного износа. Регулярно очищайте шнек и цилиндр, чтобы предотвратить образование нагара, который может повлиять на процесс литья. Для сохранения целостности компонентов во время простоя рекомендуется использовать термостойкий очиститель для шнеков. Кроме того, структурированная программа технического обслуживания должна включать смазку всех движущихся частей, чтобы уменьшить трение и предотвратить проскальзывание шнека, которое может привести к серьезным повреждениям, если его не контролировать. Для поддержания эффективности работы также важно регулярно проверять оборудование на наличие неисправностей.

2. Распространенные виды износа и повреждений

Шнеки в машинах для литья под давлением часто изнашиваются и повреждаются из-за абразивных свойств обрабатываемых материалов. Для повышения износостойкости и увеличения общего срока службы можно использовать покрытия из карбида вольфрама. К распространенным проблемам относятся эрозия, коррозия и деформация под воздействием высокого давления и температуры. Контроль этих факторов позволяет предотвратить поломки. Визуальный осмотр на предмет признаков износа, таких как ямки или трещины, помогает определить, когда компонентам требуется дополнительное обслуживание. Применение профилактических мер, таких как использование биметаллических шнеков, повышает износостойкость и обеспечивает стабильное качество процессов пластификации.

3. Стратегии замены шнеков

При значительном износе шнека его необходимо заменить, чтобы обеспечить эффективную работу. Эффективная стратегия замены предполагает использование высококачественных материалов, адаптированных к конкретным технологическим потребностям. Планирование замены с учетом срока службы винтов позволяет свести к минимуму время простоя и перерывы в работе. Выбор подходящего типа винтов, например из прочных материалов, таких как биметаллические сплавы, способствует увеличению срока их службы. Регулярная оценка состояния винтов помогает планировать своевременную замену, обеспечивая бесперебойную и эффективную работу формовочной машины без непредвиденных простоев.

Шнеки для различных пластиковых материалов

Для разных видов пластика требуются шнеки разной конструкции, чтобы оптимизировать процессы плавления, смешивания и пластификации. Шнеки общего назначения обычно используются с несколькими видами пластика, что обеспечивает универсальность применения. Они обеспечивают достаточную эффективность при работе с распространенными полимерами, но могут не давать оптимальных результатов при работе со специальными пластиками.

Для специализированных областей применения подходят винты из полностью закаленного порошкового сплава с высокой теплопроводностью благодаря их повышенной износостойкости. Винты из нержавеющей стали идеально подходят для работы с коррозионностойкими пластиками, требующими чистоты обработки. Правильный выбор материала винта обеспечивает совместимость с характеристиками пластика, способствуя эффективной теплопередаче и перемещению материала.

Типы винтов для конкретных отраслей

1. Автомобильная и упаковочная промышленность часто требуют изготовления винтов по индивидуальному заказу из-за уникальных требований к продукции. В автомобилестроении винты выбирают в зависимости от их способности работать с высокопроизводительными полимерами, используемыми в компонентах двигателей. Это обеспечивает долговечность и точность.
2. В упаковочной промышленности, напротив, обычно используются шнеки, для которых важнее всего скорость и эффективность при производстве больших объемов легких материалов. В таких случаях могут быть полезны шнеки с крупной резьбой, которые повышают скорость подачи и сокращают время цикла.
3. В производстве электроники прецизионные винты играют важнейшую роль в изготовлении мелких деталей с высокой точностью, обеспечивая стабильное качество продукции в каждой партии. Для каждой отрасли требуются индивидуальные решения, позволяющие поддерживать качество продукции и эффективность производственных процессов.

Технологические достижения

В области шнековых прессов для литья под давлением было сделано множество открытий. Современные технологии повышают эффективность и точность, а будущие инновации обещают дальнейшее улучшение функциональности и экологичности.

Последние инновации

В последние годы в технологии шнековых прессов для литья под давлением были внедрены значительные инновации. Одно из ключевых достижений — использование шнеков с барьерами, которые повышают эффективность смешивания и сокращают время цикла. Эти шнеки оснащены специальными барьерами, которые разделяют расплавленный пластик во время обработки, обеспечивая лучшую гомогенизацию.

Еще одним достижением стало внедрение смесительных шнеков. Они предназначены для улучшения диспергирования добавок в расплаве, что обеспечивает стабильное качество конечного продукта. Кроме того, все более широкое распространение получают конструкции, не требующие сложного обслуживания, например шнеки с износостойким покрытием. Это сокращает время простоя и продлевает срок службы оборудования. Более подробную информацию можно найти в обсуждениях на тему технологии барьерных и смесительных шнеков.

Будущие тенденции в разработке шнеков

В будущем при разработке шнеков для литья под давлением будет уделяться больше внимания индивидуальной настройке и адаптивности. С появлением умных шнеков с датчиками операторы смогут отслеживать такие параметры, как температура и давление, в режиме реального времени, что улучшит контроль над процессом литья.
